尚控智能以客户需求为出发点,为客户提供全方位的解决方案
尚控智能CEMS烟气在线监测系统适用于高温、高湿、高腐蚀性烟道环境的气体粉尘浓度在线实时监测。具有测量精度高、稳定性好、结构模块化、操作简单、运维便捷等显著优点,产品通过CE/FCC认证,性能媲美国际同类产品。
该方案采用上架式平板电脑,便于19寸机柜安装,15寸或17寸LCD,分辨率1280*1024,5线制工业电阻触摸屏,搭载Intel® Celeron® J1900 CPU,包含4个USB2.0、2USB3.0、6个COM口,2个以太网口,全部I/O接口采用防浪涌设计,非常适合恶劣电磁环境下连续运行。模块S-7017A+、S-7024量程4-20mA或1-5V,测控精度高,抗干扰能力强,安装方便,调试简单,模块通过RS485总线接连到西门子S7-200PLC的COM口,PLC通过简单的MODBUS指令读写模块数据,比PLC扩展模块的精度高,成本低,此方案实现最优性价比,优于直接采用西门子I/O模块,同时该组合便于扩充,可根据需求增加其他S-7000模块,客户还可根据需求,使用尚控研发的sicstm_7000_Utility调试软件,对S-7000系列模块进行个性化设置。
尚控S-7000系列485远程I/O模块品种齐全,包含模拟量输入/输出,数字量输入/输出,数字量输入/继电器输出及计数/频率多种规格,具备3000V隔离保护,宽电压输入,通讯距离长,接线简单,易于安装等特点,并全面支持ASCLL和Modbus/RTU两种通讯协议,易于客户与其他设备和软件集成。
CEMS烟气在线分析系统的优势及特点:
-
自主核心技术和严格环境测试,确保产品达到业内领先的灵敏度和稳定性;
-
基于烟尘颗粒物的前向散射原理具有极其高的灵敏度及分辨力,可在线连续测量超低浓度的烟尘粒子排放;
-
采用自适应分档的方法,也可以测量较高颗粒物浓度的现场测量,具有相当宽的动态范围;
-
通过采样管伴热和测量气室加热设计,可以用于被测气体含有极高湿度的场合;
-
配备等速采样模块,可动态跟踪烟气流速;
-
可用于各种污染排放源的颗粒污染物浓度实时连续测量,可配套CEMS系统,也可单独一台或几台连续接成一套烟尘监测网络,共用一个平台。
-
所有设备都具有标准4-20信号输出,便于扩展;
-
多功能,既可做监测,又可做控制;
-
报表数据格式符合中国环保标准。
模块及平板电脑的技术参数:
-
模块:8路电压电流采集模块
-
16位分辨率
-
8路差分通道
-
10、100次/秒采样率
-
支持独立通道设置
-
3000VDC隔离电压
-
支持ASCLL码,MODBUS RTU通讯协议
-
工作电压+10V~+48V DC
-
工作温度-40℃~85℃
-
平板电脑:
-
1280*1024分辨率LCD液晶显示屏
-
高温五线制电阻式触摸屏
-
工作温度0~+60℃
-
支持壁挂式、嵌入式,上架式安装
-
CE/FCC国际认证
-
面板提供USB2.0扩展接口
-
前面板IP65防护等级
-
达到EMI/EMC标准、抗电磁干扰内部结构设计
-
ESD接触8KV,空气15KV

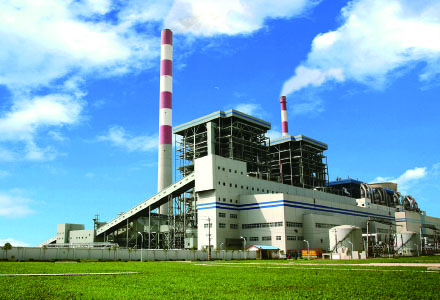

客户现场应用:
